现代压力传感器的发展史
-
- -
在各类传感器中压力传感器具有体积小、重量轻、灵敏度高、稳定可靠、成本低、便于集成化的优点，可广泛用于压力、高度、加速度、液体的流量、流速、液位、压强的测量与控制。除此以外，还广泛应用于水利、地质、气象、化工、医疗卫生等方面。由于该技术是平面工艺与立体加工相结合，又便于集成化，所以可用来制成血压计、风速计、水速计、压力表、电子称以及自动报警装置等。压力传感器已成为各类传感器中技术最成熟、性能最稳定、性价比最高的一类传感器。因此对于从事现代测量与自动控制专业的技术人员必须了解和熟识国内外压力传感器的研究现状和发展趋势。
现代压力传感器以半导体传感器的发明为标志，而半导体传感器的发展可以分为四个阶段：
1发明阶段（1945-1960年）
这个阶段主要是以1947年双极性晶体管的发明为标志。此后，半导体材料的这一特性得到较广泛应用。史密斯（C.S.Smith）与1945发现了硅与锗的压阻效应，即当有外力作用于半导体材料时，其电阻将明显发生变化。依据此原理制成的压力传感器是把应变电阻片粘在金属薄膜上，即将力信号转化为电信号进行测量。此阶段最小尺寸大约为1cm。
2发展阶段（1960-1970年）
随着硅扩散技术的发展，技术人员在硅的（001）或（110）晶面选择合适的晶向直接把应变电阻扩散在晶面上，然后在背面加工成凹形，形成较薄的硅弹性膜片，称为硅杯。这种形式的硅杯传感器具有体积小、重量轻、灵敏度高、稳定性好、成本低、便于集成化的优点，实现了金属-硅共晶体，为商业化发展提供了可能。
3商业化阶段（1970-1980年）
在硅杯扩散理论的基础上应用了硅的各向异性的腐蚀技术，扩散硅传感器其加工工艺以硅的各项异性腐蚀技术为主，发展成为可以自动控制硅膜厚度的硅各向异性加工技术，主要有V形槽法、浓硼自动中止法、阳极氧化法自动中止法和微机控制自动中止法。由于可以在多个表面同时进行腐蚀，数千个硅压力膜可以同时生产，实现了集成化的工厂加工模式，成本进一步降低。
4微机械加工阶段（1980年-）
上世纪末出现的纳米技术，使得微机械加工工艺成为可能。通过微机械加工工艺可以由计算机控制加工出结构型的压力传感器，其线度可以控制在微米级范围内。利用这一技术可以加工、蚀刻微米级的沟、条、膜，使得压力传感器进入了微米阶段。

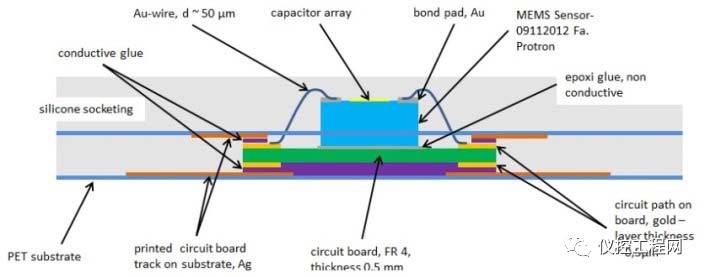

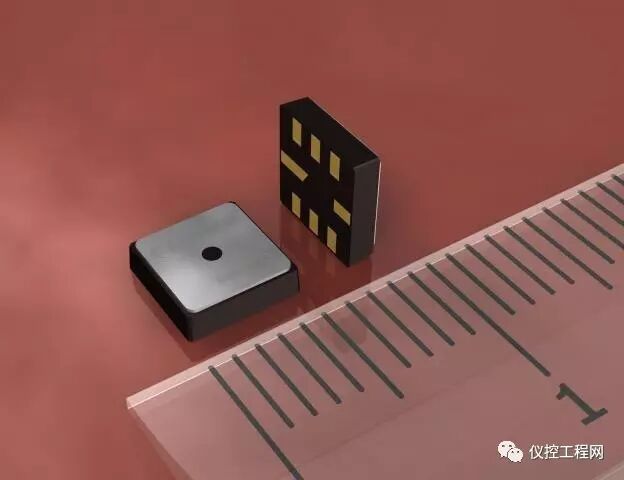

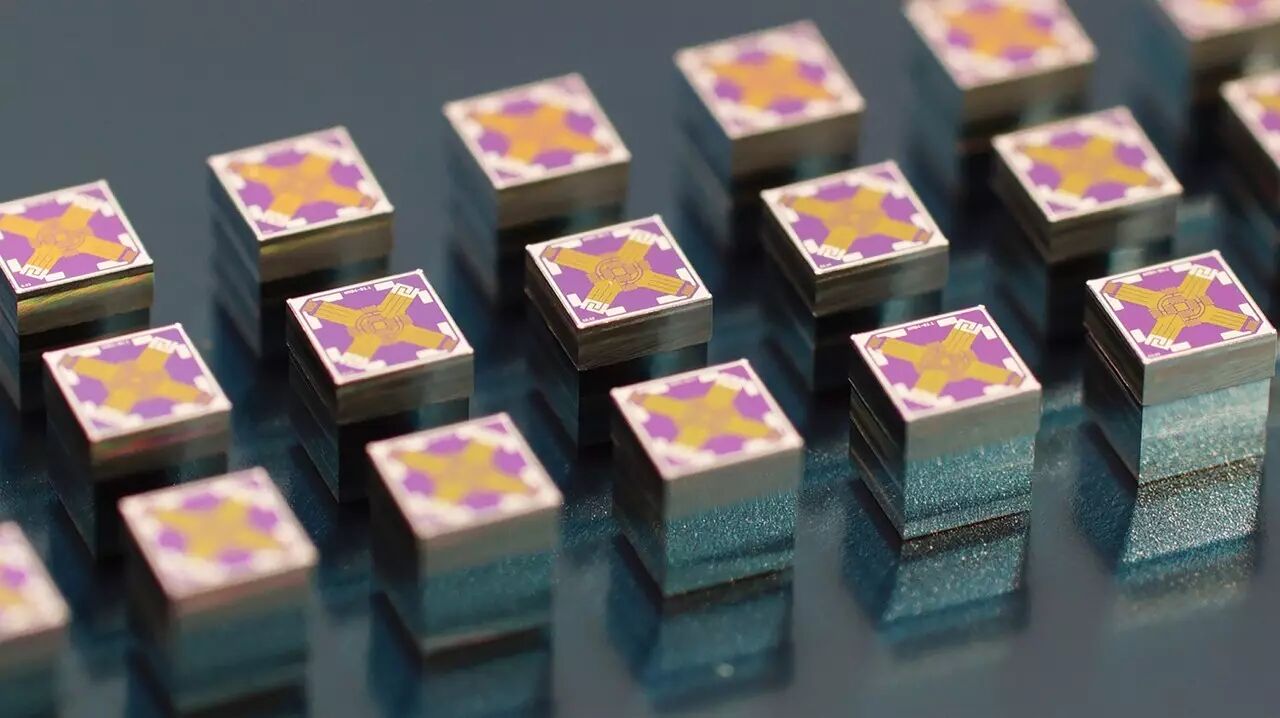

MEMS压力传感器可以用类似集成电路（IC）设计技术和制造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过程控制产品用低廉的成本大量使用MEMS传感器打开方便之门，使压力控制变得简单易用和智能化。传统的机械量压力传感器是基于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此它不可能如MEMS压力传感器那样做得像IC那么微小，成本也远远高于MEMS压力传感器。相对于传统的机械量传感器，MEMS压力传感器的尺寸更小，最大的不超过1cm，使性价比相对于传统“机械”制造技术大幅度提高。
未来的发展趋势
当今世界各国压力传感器的研究领域十分广泛，几乎渗透到了各行各业，但归纳起来主要有以下几个趋势：
1
小型化 小型化目前市场对小型压力传感器的需求越来越大，这种小型传感器可以工作在极端恶劣的环境下，并且只需要很少的保养和维护，对周围的环境影响也很小，可以放置在人体的各个重要器官中收集资料，不影响人的正常生活。如美国Entran公司生产的量程为2～500PSI的传感器，直径仅为1.27mm，可以放置在人体的血管中而不会对血液的流通产生大的影响。
2
集成化 集成化压力传感器已经越来越多的与其它测量用传感器集成以形成测量和控制系统。集成系统在过程控制和工厂自动化中可提高操作速度和效率。
3
智能化 智能化由于集成化的出现，在集成电路中可添加一些微处理器，使得传感器具有自动补偿、通讯、自诊断、逻辑判断等功能。
4
广泛化 广泛化压力传感器的另一个发展趋势是正从机械行业向其它领域扩展，例如：汽车元件、医疗仪器和能源环境控制系统。
5
标准化 标准化传感器的设计与制造已经形成了一定的行业标准。
