看到各种化工工艺流程图的时候,总是一片茫然,满脸懵逼!看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢?一起来看看!




四 大 方 面

设备、管件管道、阀门、仪表


01

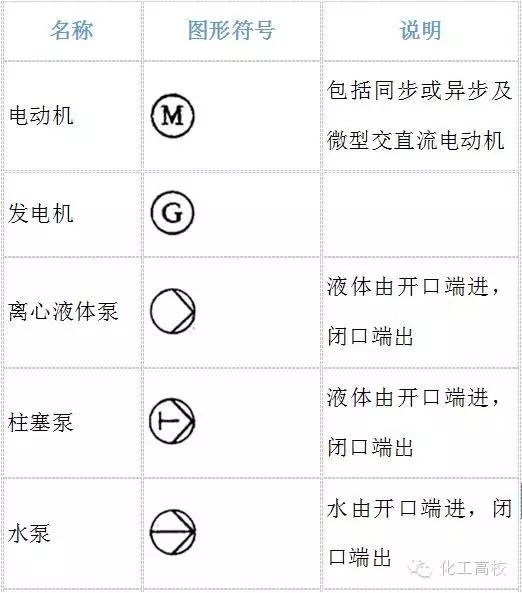

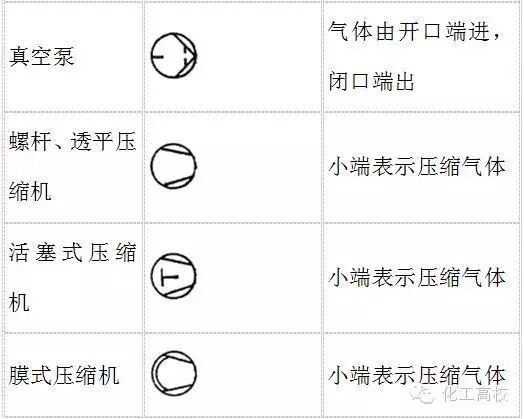

设备符号

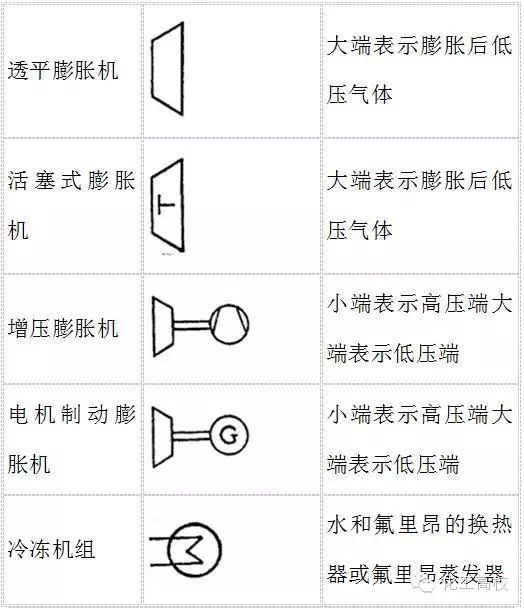

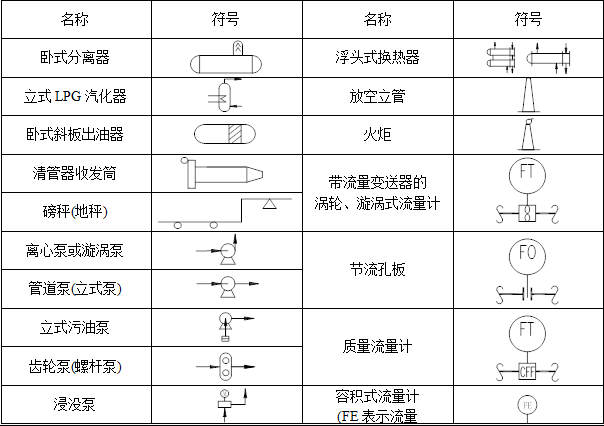

常用


重点说明



02

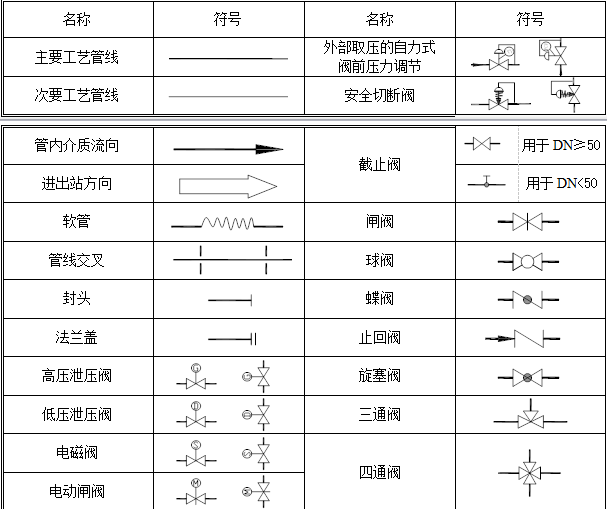

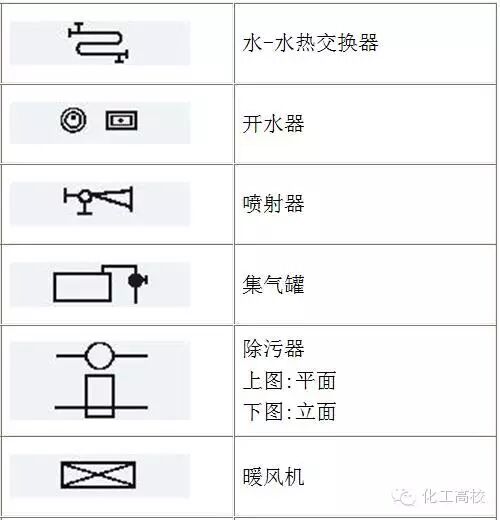

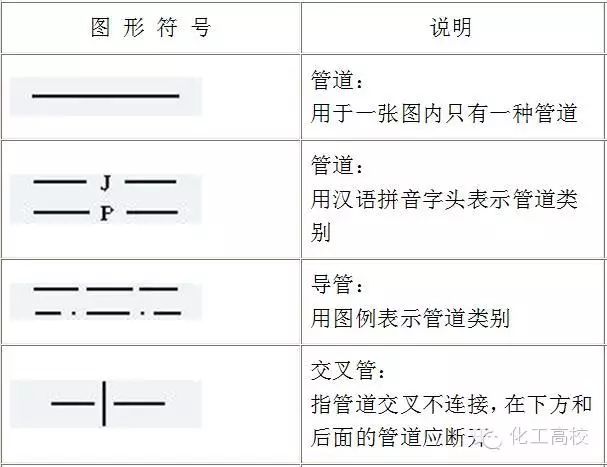

管件管道符号

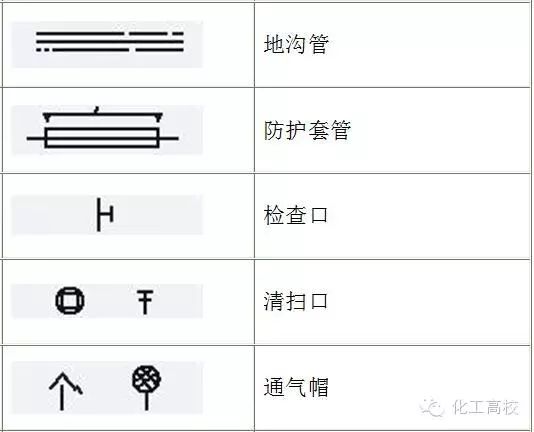

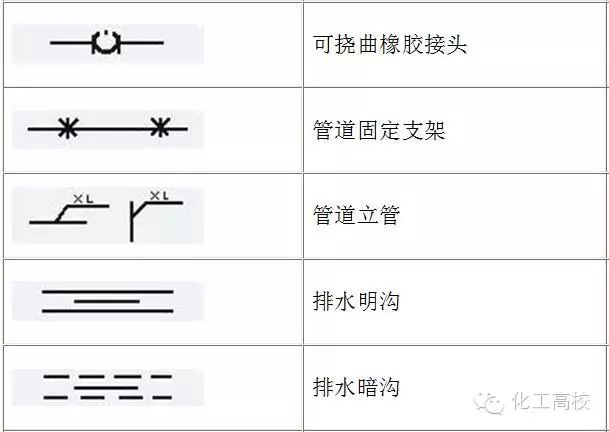

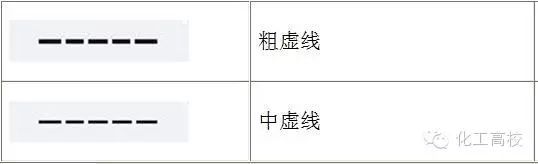

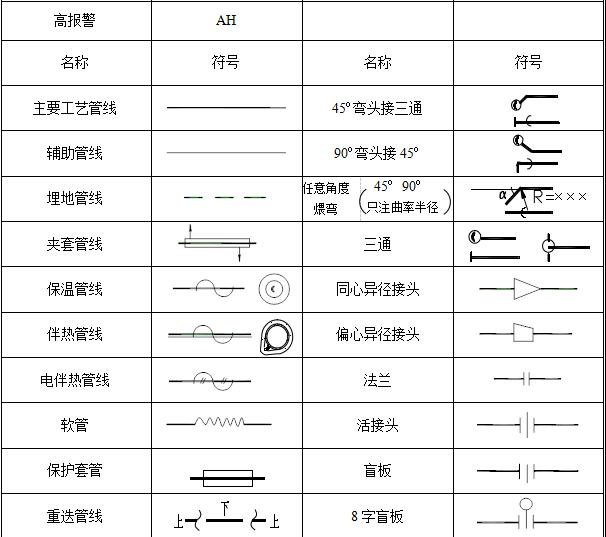

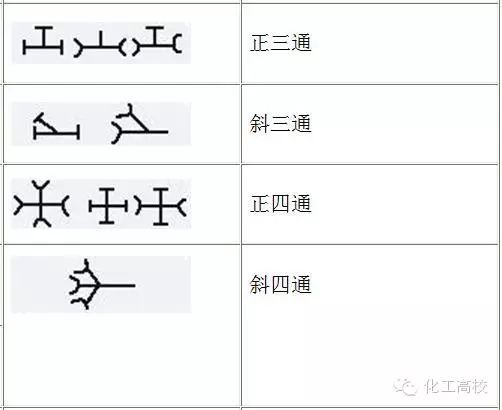

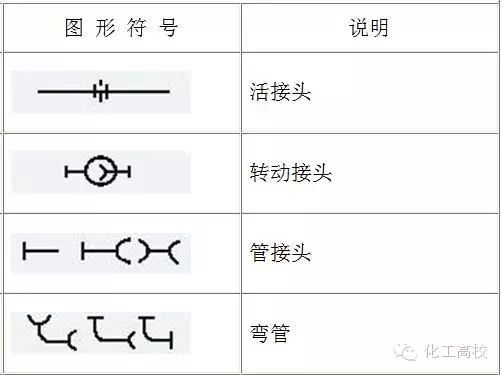

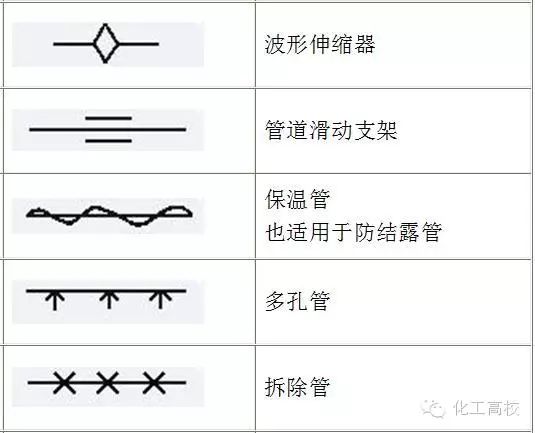

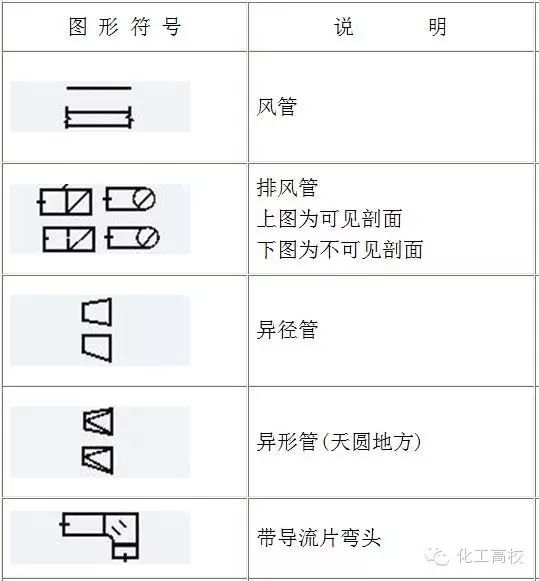

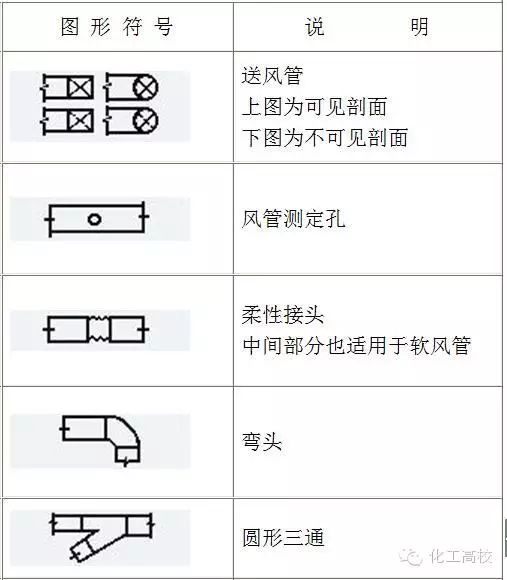

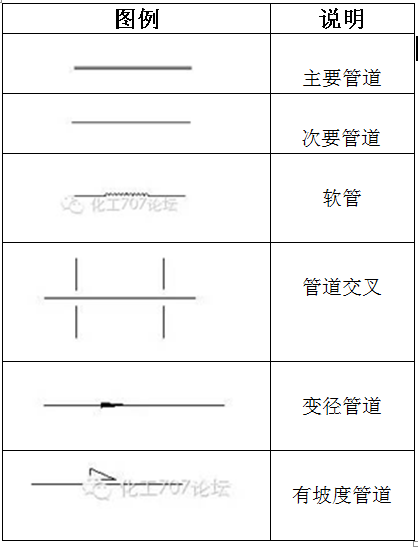

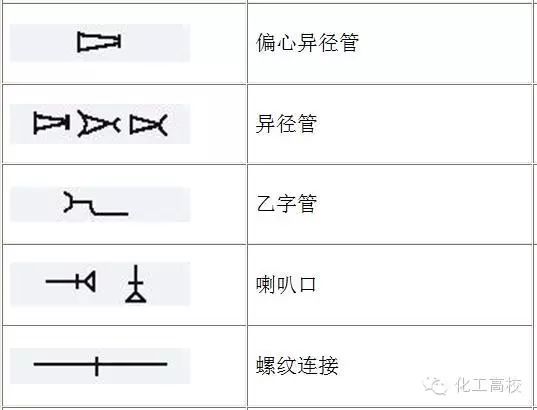

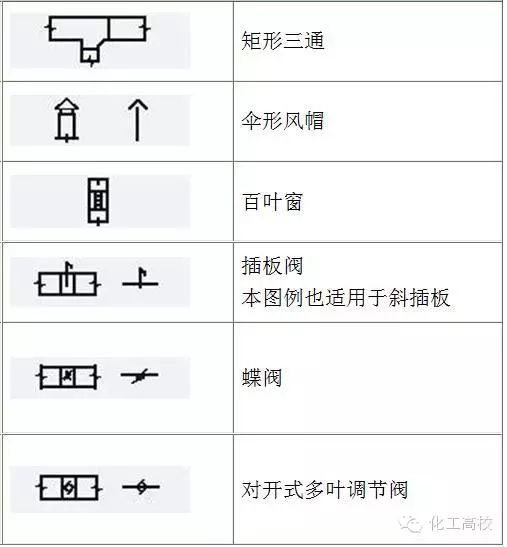

常用图例及说明

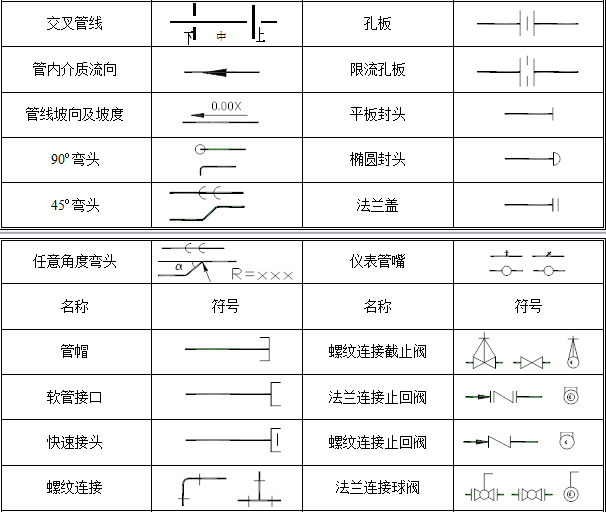

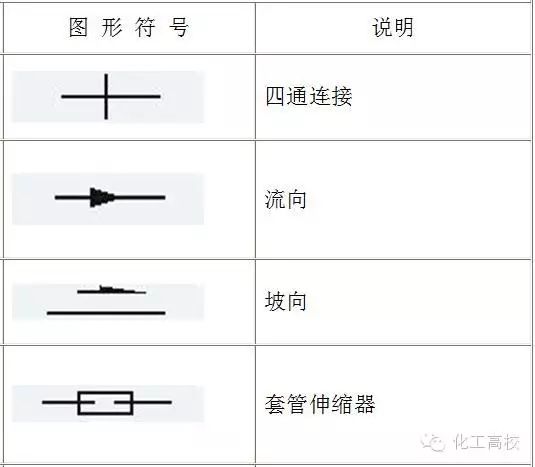

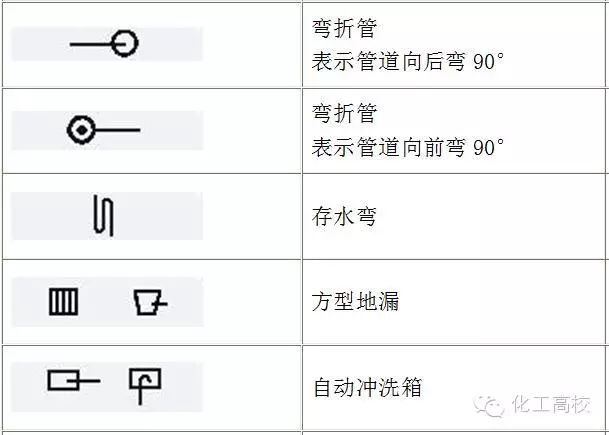

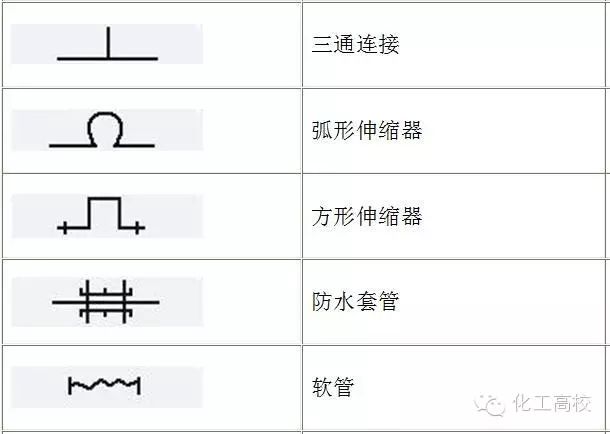

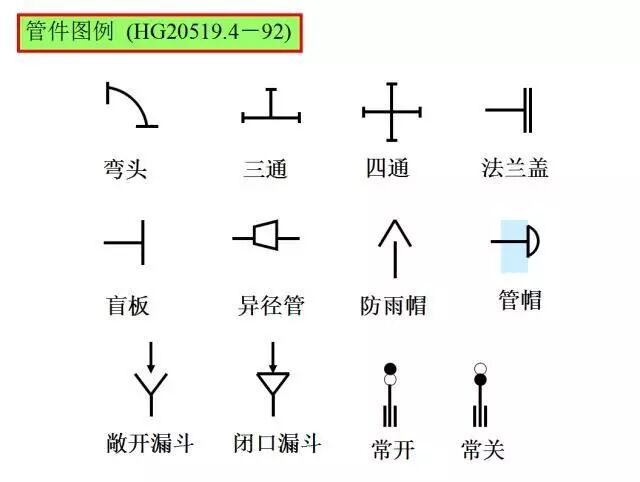

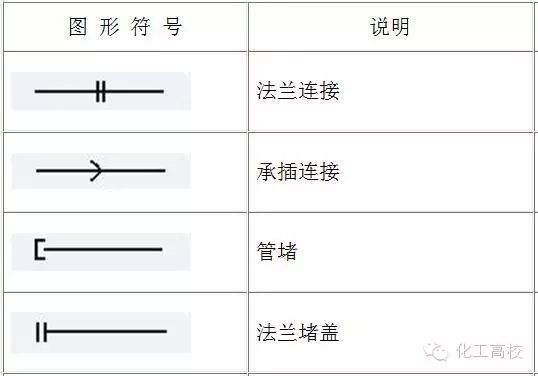

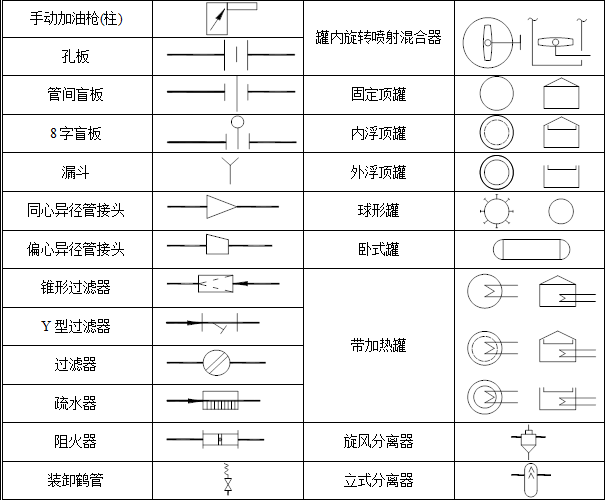

管件图例



03

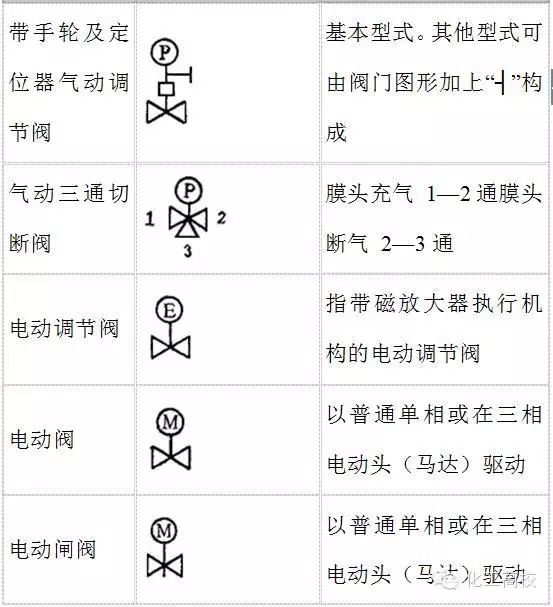

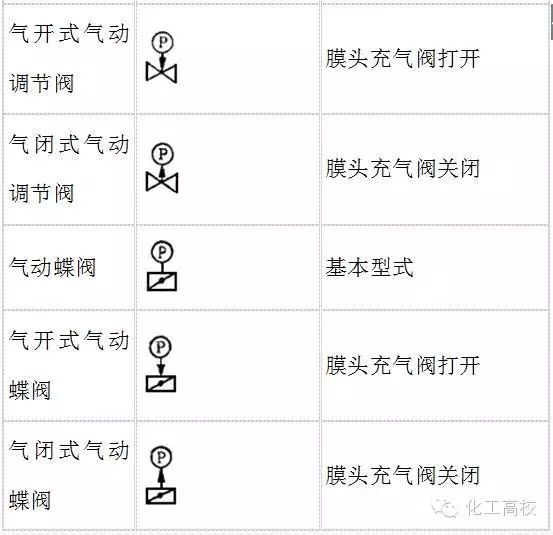

阀门

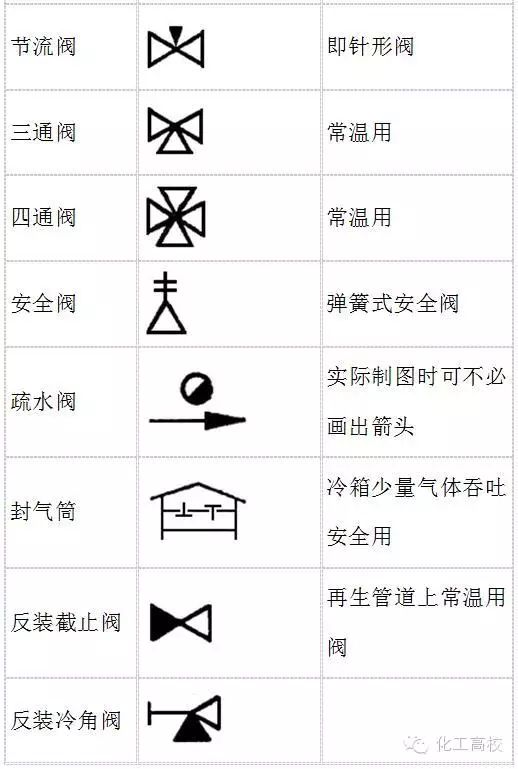

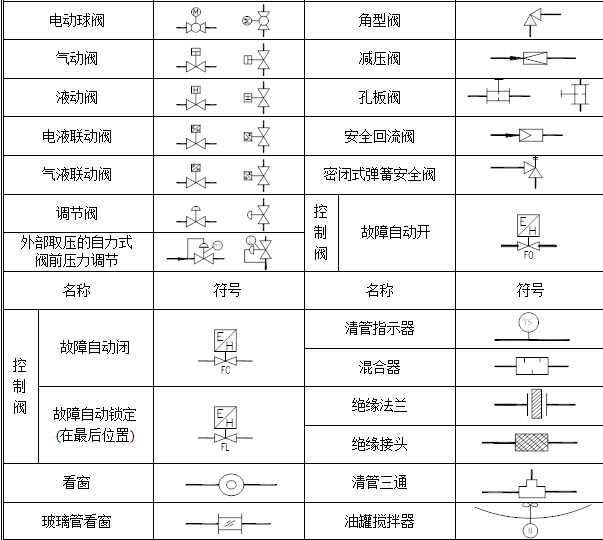

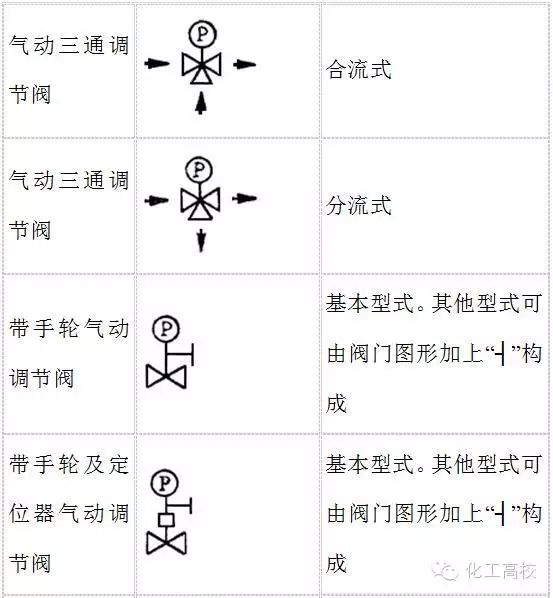

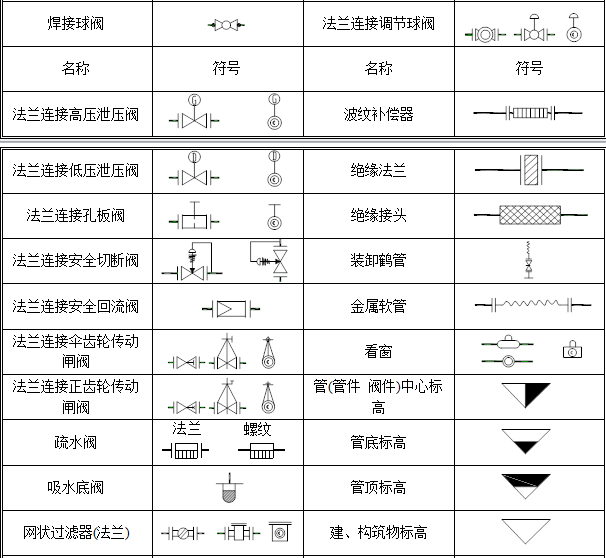

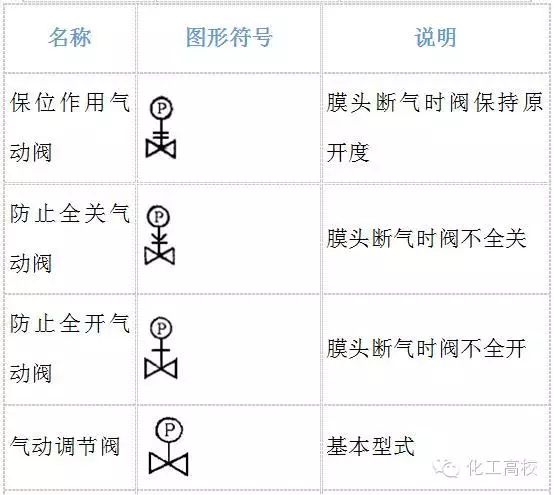

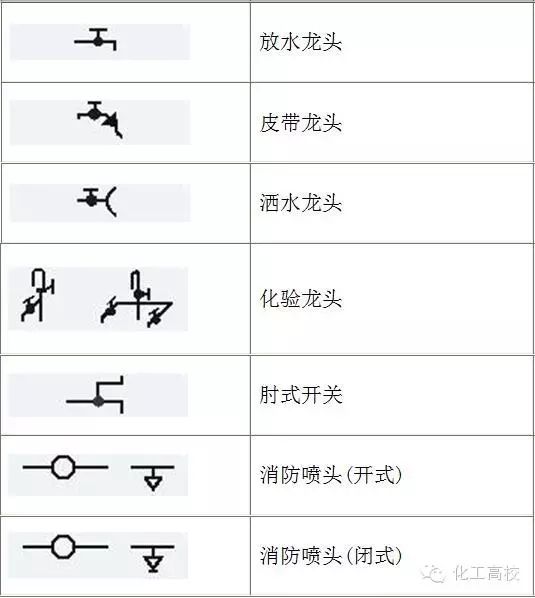

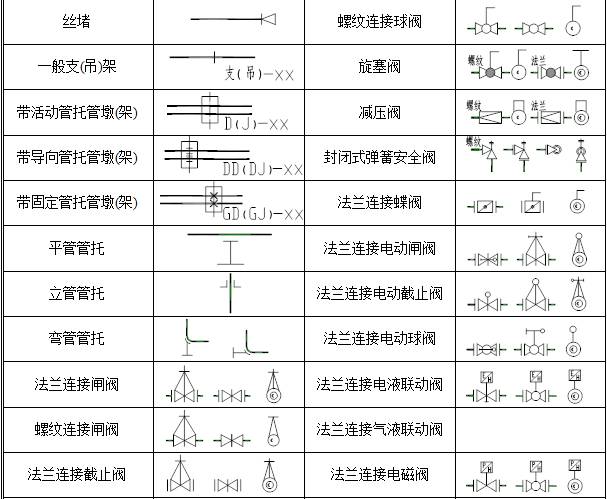

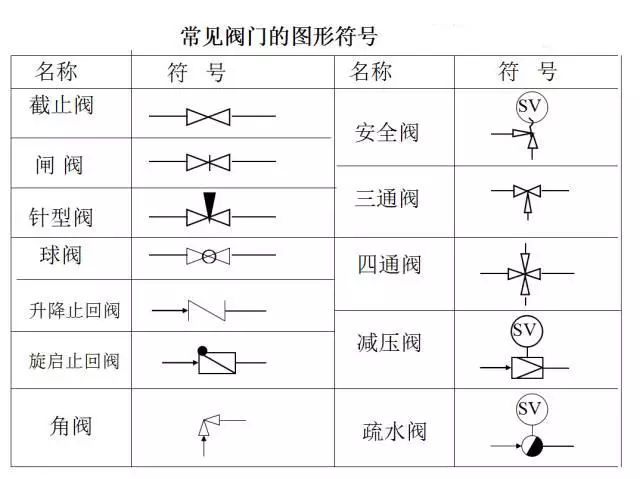

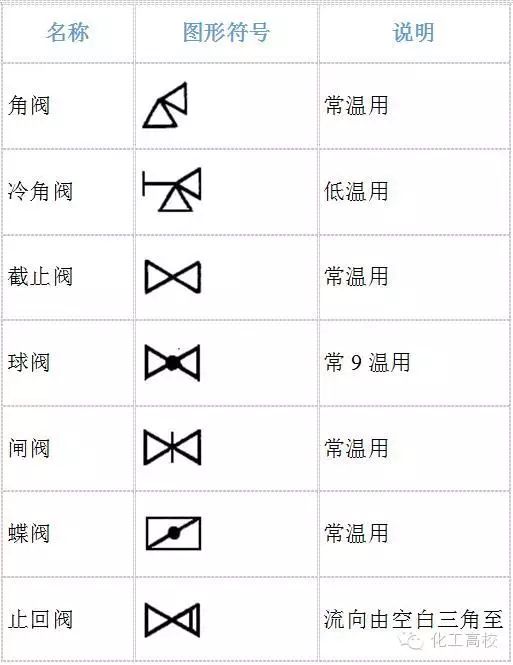

常见阀门

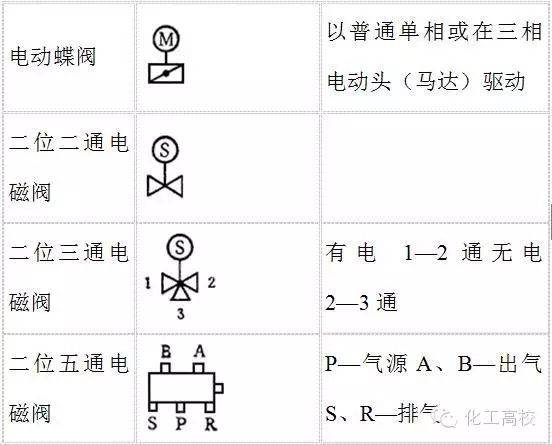

阀门重点说明


04

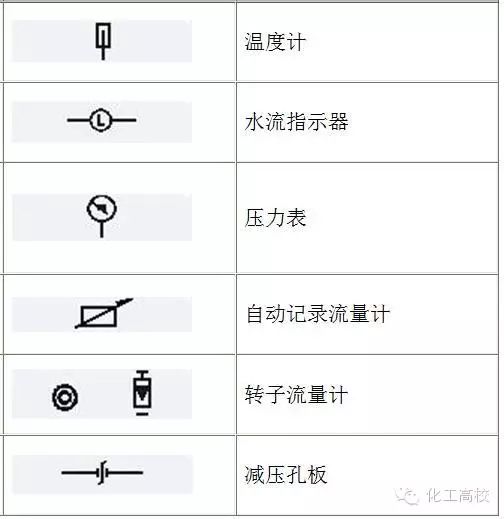

仪表

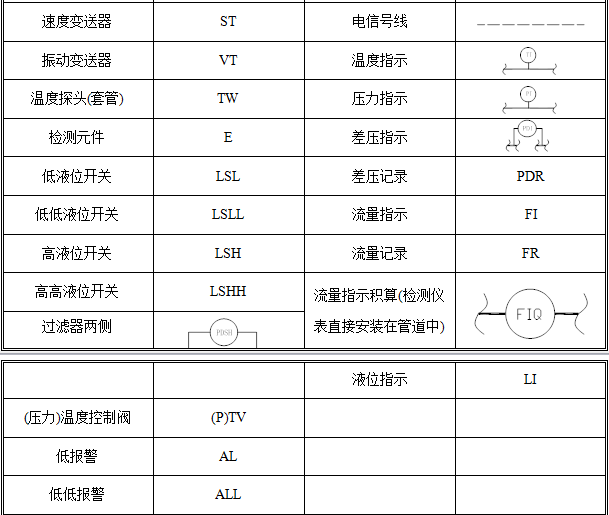

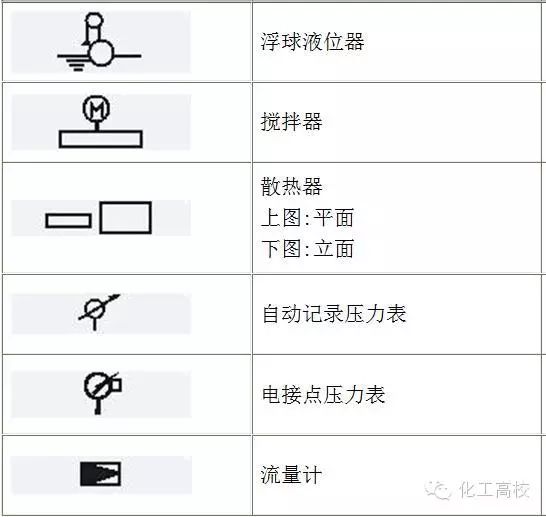

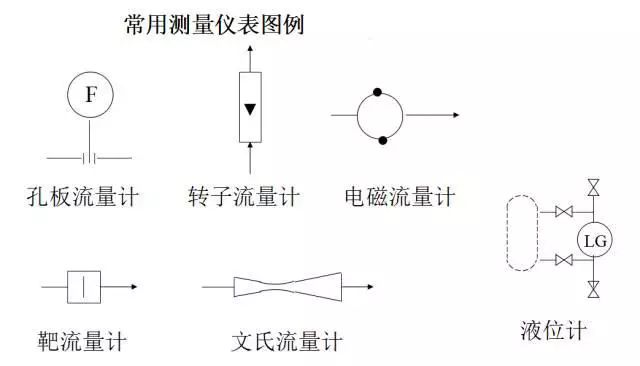

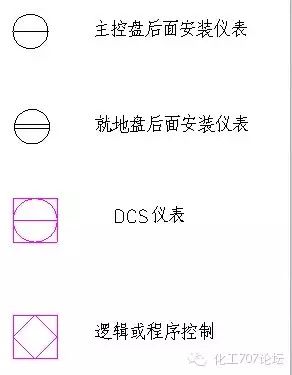

常见仪表




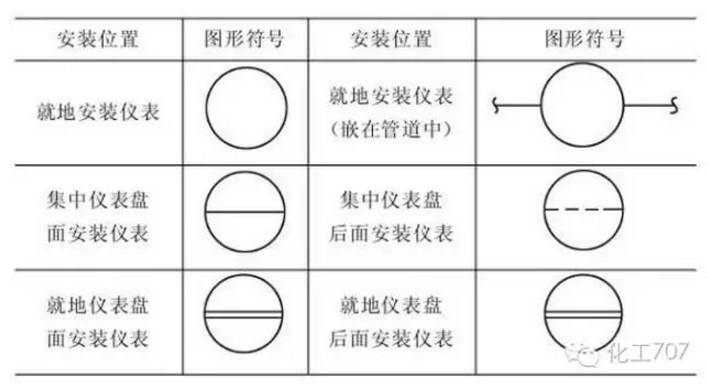

安装位置

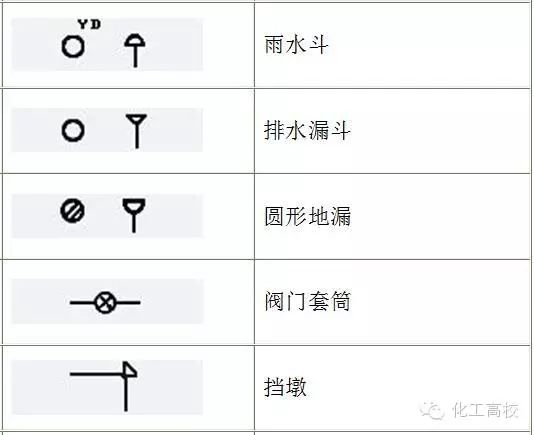

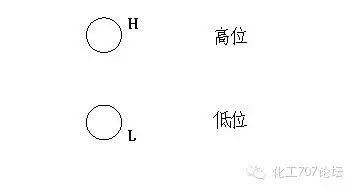

其它

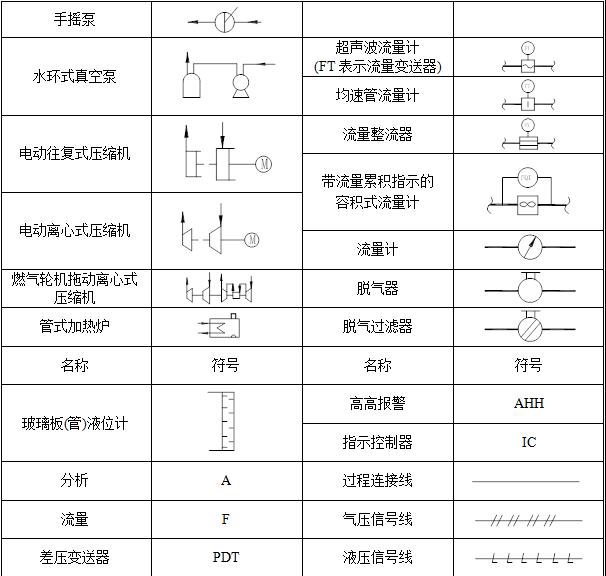

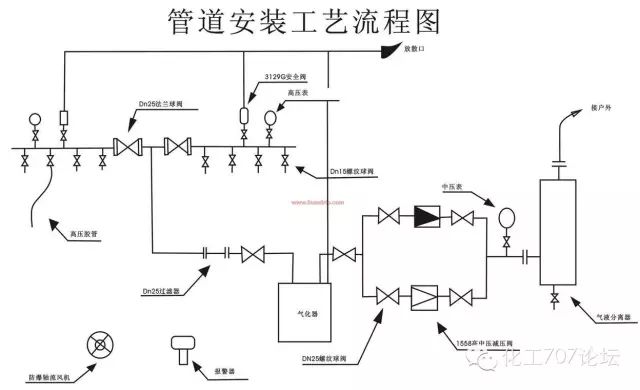

最 常 用 图 例

压力管道工艺流程设计


转自化工707
