工艺流程图你真的会画吗?这才是正确的画法!

     其中框图与PFD图多用于设计阶段，PID图是在PFD图基础上设计出成型的流程图，也是生产过程遇到最多的流程图。下面小七就为大家介绍PID图的标准与常用图例。

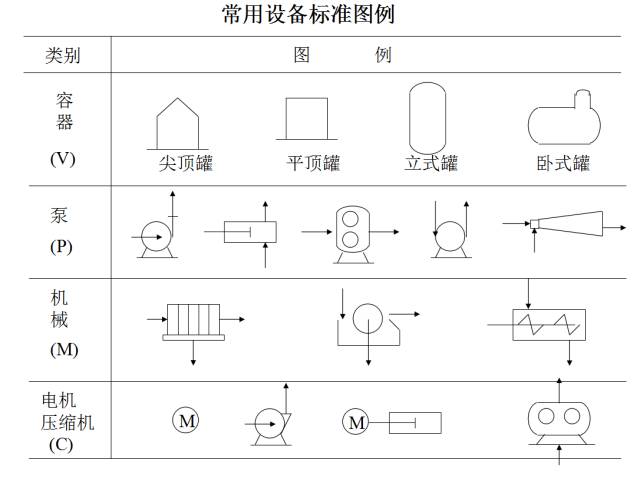

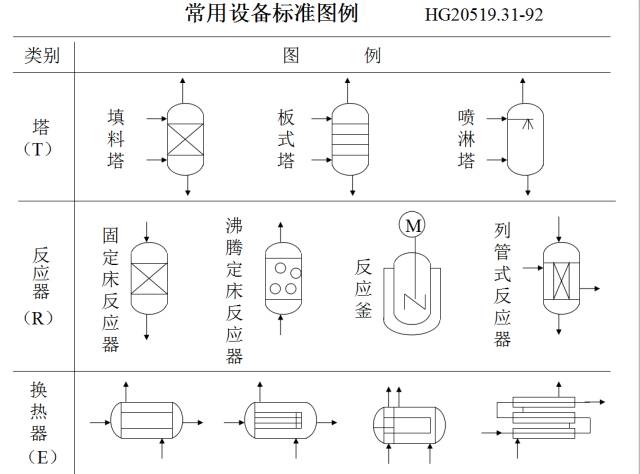

        带控制点的工艺流程图也称管道及仪表流程图。从这张例图中，我们可以看出，PID图由设备、管道、仪表三部分组成，让我们分别来看一下，这三部分应该如何视图，常用图例又有哪些。

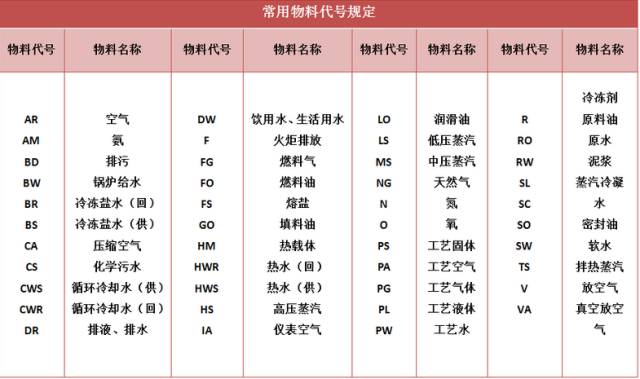

第一组有三个单元，分别为物料代号、主项编号及管道顺序号。其中第1单元为物料代号，由1~3位英文字母表示，各种物料代号见下表，表中未规定的物料代号的由专业技术人员按英文字母选取。

其中第一部分为管道的公称压力（MPa）等级代号，用大写英文字母表示，A~K用于ANSI标准压力等级代号(其中I、J不用)，L~Z用于国内标准压力等级代号(其中O、X不用)。管道压力等级代号具体含义参见下表：

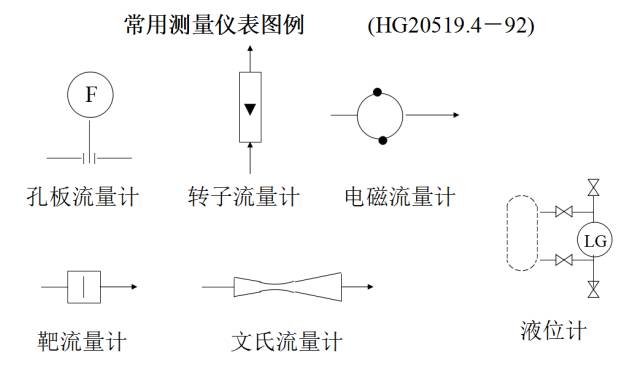

仪表控制点的符号图形一般用细实线绘制，符号图形、各种执行机构和调节阀的符号在图例中也可以找到。 仪表图形符号和字母代号组合起来，可以表示工业仪表所处理的被测变量和功能，或表示仪表、设备、元件、管线的名称；字母代号和阿拉伯数字编号组合起来，就组成了仪表的位号。
